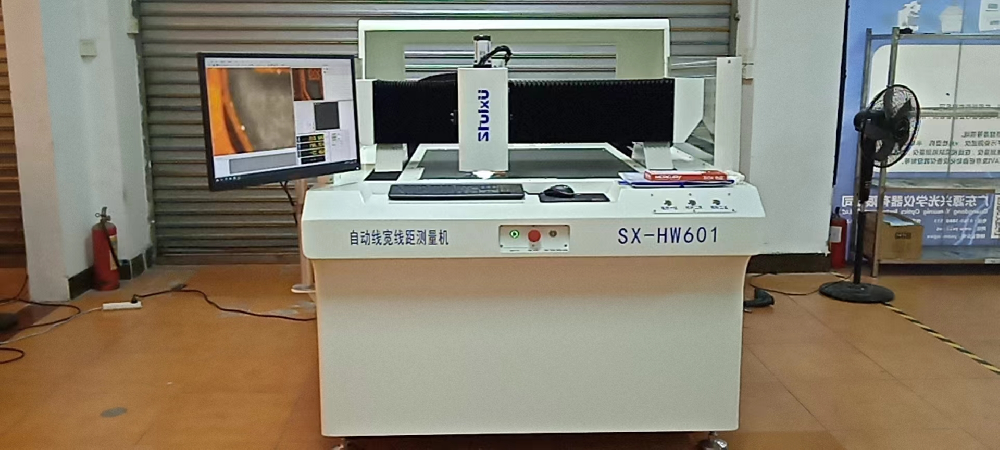

通過影像成像系統及光源從上表面垂直于被測板，呈顯影像（相機實時拍圖）感測，并將圖像傳送至電腦測量軟件，通過軟件測量工具分析圖像的“線寬/線距/線寬上下幅/圓/金手指線寬等”標準公差值對比，從而判斷被測板上的測量值。

檢測印刷電路板內、外層半成品經顯影蝕刻后（上綠油前）線路的上幅及下幅寬度，線與線的距離，孔圓直徑、圓心距、孔到邊線的距離等。同時可擴展應用于IC晶片線寬線距的測量，film寬度測量，LCD線路板測量等顯微測距場合。
